Описание
|
Максимален размер на отрязване |
||||
|
|
Рязане под ъгъл 90 ° |
mm |
|
330 |
|
|
330 |
|||
|
|
500×330 |
|||
|
|
Рязане под ъгъл 45 ° |
mm |
|
330 |
|
|
330 |
|||
|
|
360×330 |
|||
|
|
Рязане под ъгъл 30 ° |
mm |
|
215 |
|
|
215 |
|||
|
|
215×330 |
|||
|
Ниво на поставяне на материала |
mm |
700 |
||
|
Минимален остатък при автоматично подаване |
mm |
185 |
||
|
Скорост на рязане |
m/min |
15-100 |
||
|
Размери на отрезната лента |
mm |
4700x34x1,1 |
||
|
Подаване на материала: |
||||
|
еднократно |
mm |
850 |
||
|
многократно |
mm |
9999.9 |
||
|
Мощност на двигателя на: |
||||
|
главното движение |
kW |
4 |
||
|
охлаждаща система |
kW |
0,12 |
||
|
хидравлична система |
kW |
0,75 |
||
|
подаване |
kW |
0,75 |
||
|
Габаритни размери: |
||||
|
дължина |
mm |
2700 |
||
|
ширина |
mm |
2350 |
||
|
височина |
mm |
1650 |
||
|
Нето тегло |
kg |
2700 |
||
Описание:

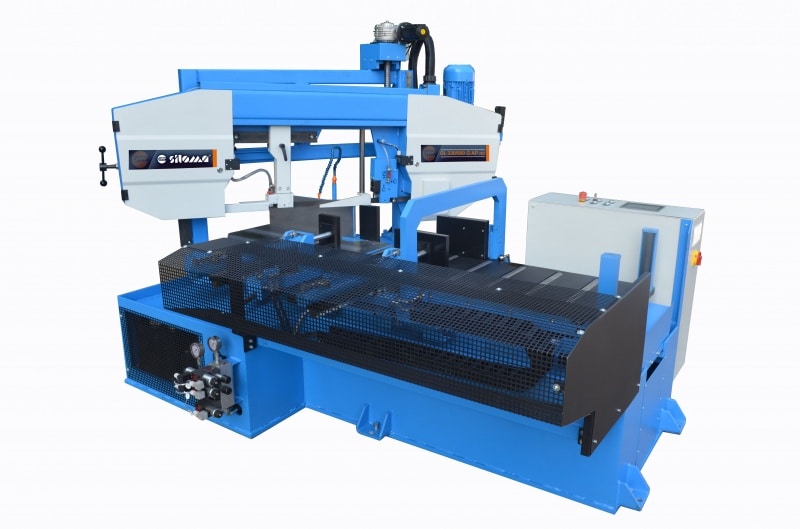

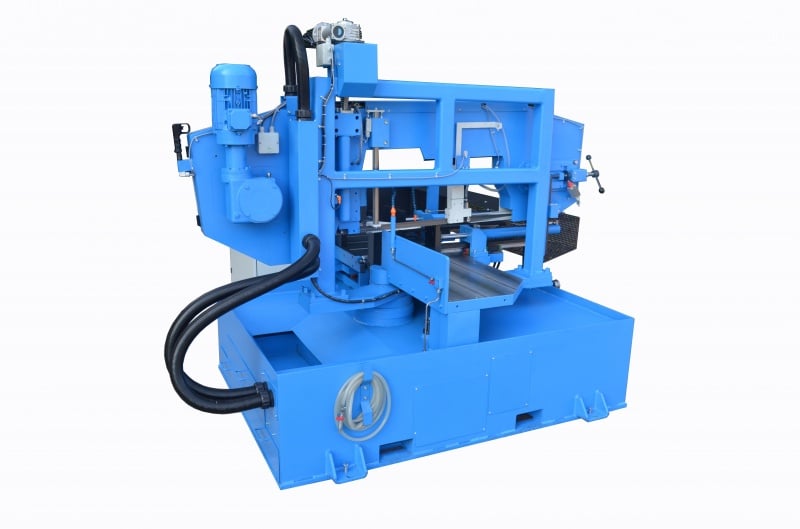

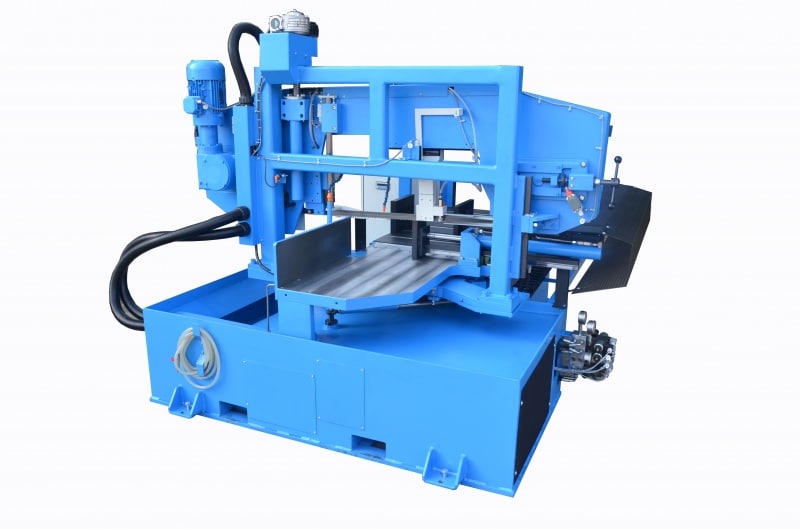

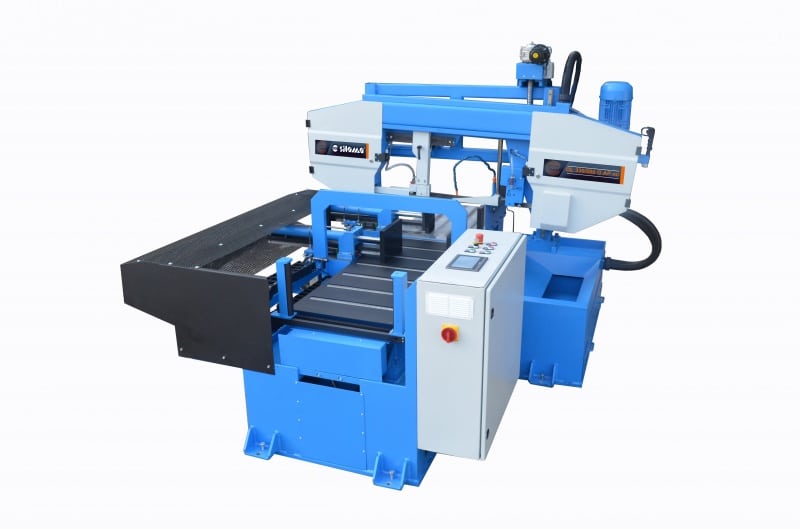

Модела OL 330/500 G AP nci e високопроизводителна, автоматична, колонна лентоотрезна машина, предназначена както за право рязане, така и рязане под ъгъл в диапазона от 90⁰ до 30⁰ на ляво на профили, тръби и плътен материал.
Управлението на модела OL 330/500 G AP nci се осъществява посредством широкоъгълен, цветен, сензорен диспей с висока резолюция и размер 7 инча. Операторския панел е с интоитивно и ясно за потребителя меню. Това гарантира автоматична настройка на режимите на рязане след задаване на размерите и видът на материала. Възможност за задаване на 99 програми съсдържащи брой заготовки и дължина на отрязване.
Конструкцията на OL 330/500 G AP nci позволява прецизна, безстепенна настройка на ъгъла на рязане с автоматично фиксиране и визуализиране посредством дигитална индикация. Инкремент на настройка на ъгъла по 0,1⁰.
Асинхронен мотор с честотен регулатор за регулиране на скоростта на рязане в диапазона 15 – 100 m/min.
Машината OL 330/500 G AP nci се отнася към класът автоматични машини, която позволява автоматизиране на редица операции като: подаването и стягане на материала, спускане и вдигане на отрезната рама, изнасяне на отрязаните заготовки от зоната на рязане а също и контрол на усилието на рязане. Машината е оборудвана със система за автоматично следене на скоростта на подаване и следене на усилието на рязане. При увеличаване на усилието на рязане рамата забавя автоматично плавно скоростта на подаване до пълното установяване на движението и след това плавно нараства до достигане на зададената величина след нормализиране на усилието в лентата.
Подавателно при рязане – електромеханично (СВД)
Стягане на материала – хидравлично
Подаване на материала – електромеханично (СВД)
Опъване на отрезната лента – ръчно
Завъртане на отрезната рама – ръчно
Застопоряване на отрезната рама – хидравлично
Настройка на подвижния лентоводач – ръчно
