Описание
|
Максимален размер на отрязване |
||||
|
|
Рязане под ъгъл 90 ° |
mm |
|
500 |
|
|
500 |
|||
|
|
820×500 |
|||
|
|
Рязане под ъгъл 45 ° |
mm |
|
500 |
|
|
500×500 |
|||
|
|
500×530 |
|||
|
|
Рязане под ъгъл 30 ° |
mm |
|
350 |
|
|
350×350 |
|||
|
|
500×350 |
|||
|
Диапазон на завъртане на отрезната рама ляво/дясно |
30° 90° 45° |
|||
|
Ниво на поставяне на материала |
mm |
700 |
||
|
Скорост на рязане |
m/min |
15-85 |
||
|
Размери на отрезната лента |
mm |
7050x54x1.3 |
||
|
Мощност на двигателя на: |
||||
|
главното движение |
kW |
5,5 |
||
|
охлаждаща система |
kW |
0,12 |
||
|
хидравлична система |
kW |
0,75 |
||
|
четка |
kW |
0,09 |
||
|
Габаритни размери: |
||||
|
дължина |
mm |
3500 |
||
|
ширина |
mm |
1450 |
||
|
височина |
mm |
2360 |
||
|
Нето тегло |
kg |
2900 |
||
Описание

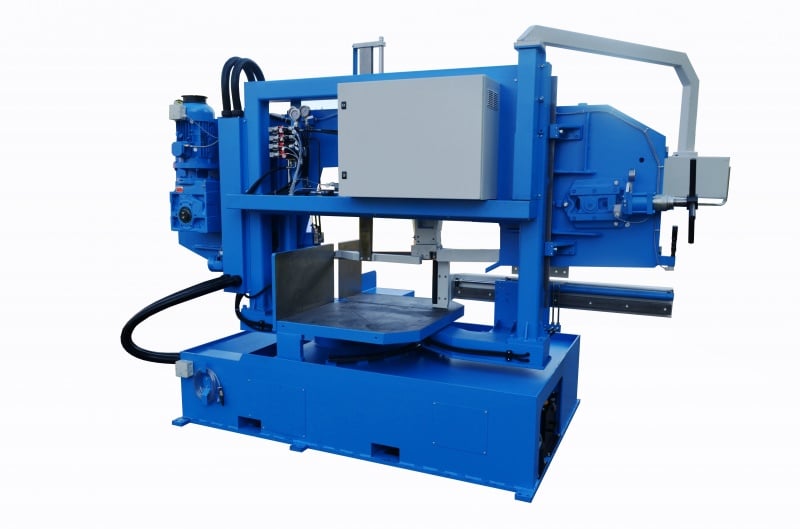

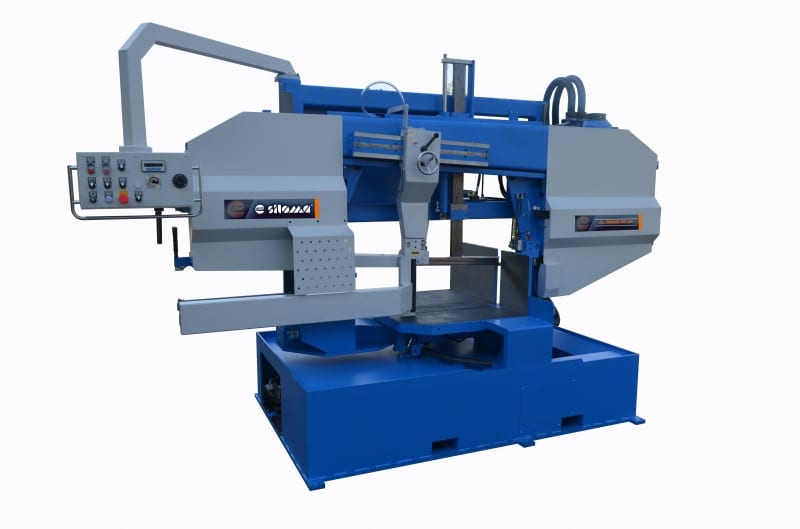

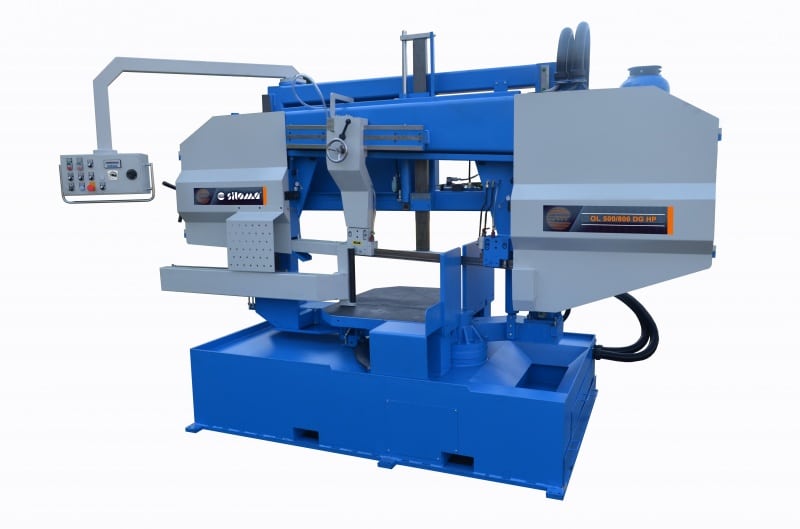

OL 500/800 DG HP e високопроизводителна лентоотрезна машина, индустриално изпълнение с паралелно водене на отрезната рама за рязане под ъгъл. Машината е специално ориентирана за рязане на профили и тръби.
Полуавтоматичен цикъл: стягане на материала, старт на главен двигател, рязане, вдигане на отрезната рама, отпускане на материала, стоп на главен двигател.
Конструкцията на машината OL 500/800 DG HP позволява бърза и лека настройка на отрезната рама за рязане под ъгъл в диапазона от 45° на дясно 90° до 30° на ляво. Инкремент на настройка на ъгъла по дигитална индикация 0,1°. Точката на завъртане на рамата се намира точно в точката на пресичане на отрезната лента с равнината на неподвижните челюсти и поради това не се променя дължината на отрязаната заготовка при рязането под ъгъл.
Рязането се извършва автоматично без намесата на оператор. Рамата се спуска по гравитационен път, а скоростта на подаване се регулира от хидравличен цилиндър и дросел.
Асинхронен мотор с честотен регулатор за регулиране на скоростта на рязане в диапазона 15 – 100 m/min.
Машината OL 500/800 DG HP се отнася към класa полуавтоматични машини, окомплектовaни с хидравлична инсталация, която позволява автоматизиране на редица операции като ориентиране на материала спрямо нулевата линия, стягане на материала, спускане и вдигане на отрезната рама, а също и контрол на усилието на рязане. Машината е оборудвана със система за автоматично следене на скоростта на подаване и следене на усилието на рязане. При увеличаване на усилието на рязане рамата забавя автоматично плавно скоростта на подаване до пълното установяване на движението и след това плавно нараства до достигане на зададената величина след нормализиране на усилието в лентата.
Подаване на рамата при рязане – хидравлично
Вдигане на рамата след отрязване – хидравлично
Настройка на ъгъла на отрязване – ръчно
Фиксиране на отрезната рама при рязане под ъгъл – хидравлично
Стягане на материала – хидравлично
Опъване на отрезната лента – ръчно
