Описание
|
Максимален размер на отрязване |
||||
|
|
Рязане под ъгъл 90 ° |
mm |
|
500 |
|
|
500 |
|||
|
|
820×500 |
|||
|
Ниво на поставяне на материала |
mm |
700 |
||
|
Скорост на рязане |
m/min |
15-85 |
||
|
Размери на отрезната лента |
mm |
7050x54x1,3 |
||
|
Мощност на двигателя на: |
||||
|
главното движение |
kW |
5,5 |
||
|
охлаждаща система |
kW |
0,12 |
||
|
хидравлична система |
kW |
0,75 |
||
|
четка |
kW |
0,18 |
||
|
стружков транспортьор |
kW |
|||
|
Габаритни размери: |
||||
|
дължина |
mm |
3500 |
||
|
ширина |
mm |
1400 |
||
|
височина |
mm |
2360 |
||
|
Нето тегло |
kg |
2900 |
||
Описание

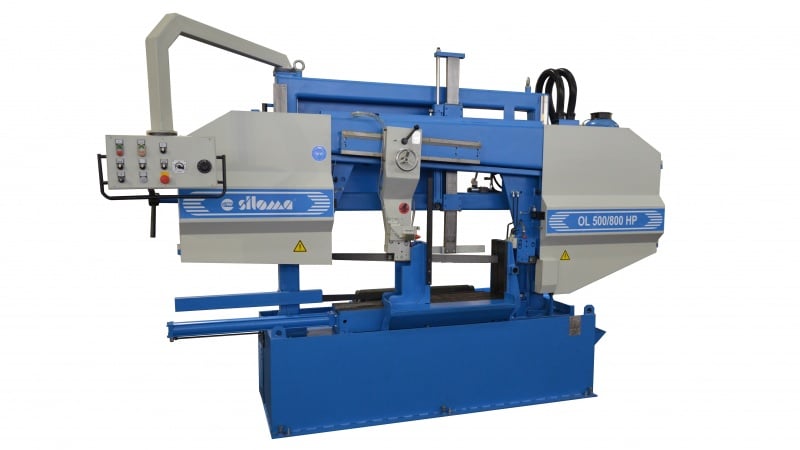

Модела OL 500/800 НP е високо производителна лентоотрезна машина, индустриално изпълнение с паралелно водене на отрезната рама. Предназначена за рентабилно рязане на прокати от плътен материал, тръби и профили от стомана, чугун и цветни метали от всички качества.
Рязането се извършва автоматично без намесата на оператор. Рамата се спуска по гравитационен път, а скоростта на подаване се регулира от хидравличен цилиндър и дросел.
Хидравлично стягане на профила и автоматично протичане на цикъла: стягане на материала, рязане, вдигане на отрезната рама, отпускане н аматериала.
Асинхронен мотор с честотен регулатор за регулиране на скоростта на рязане в диапазона 15 – 100 m/min.
Лентоотрезната машината OL 500/800 HP се отнася към класa полуавтоматични машини, окомплектовaни с хидравлична инсталация, която позволява автоматизиране на редица операции като: стягане на материала в менгемето, спускане и вдигане на отрезната рама, а също и контрол на усилието на рязане. Машината е оборудвана със система за автоматично следене на скоростта на подаване и следене на усилието на рязане. При увеличаване на усилието на рязане рамата забавя автоматично плавно скоростта на подаване до пълното установяване на движението и след това плавно нараства до достигане на зададената величина след нормализиране на усилието в лентата.
Подаване при рязане – хидравлично
Вдигане на рамата – хидравлично
Стягане на материла – хидравлично
Опъване на отрезната лента – ръчно
Настройка на дължината на отрязване – ръчно
Настройка на подвижен лентоводач – ръчно
