Описание
| Максимален размер на отрязване | ||||
|
|
Рязане под ъгъл 90 ° | mm |
|
220 |
|
|
215 | |||
|
|
250×155 | |||
|
|
Рязане под ъгъл 45 ° | mm |
|
160 |
|
|
150 | |||
|
|
160×110 | |||
|
|
Рязане под ъгъл 30 ° | mm |
|
100 |
|
|
85 | |||
|
|
80×95 | |||
| Ниво на поставяне на материала | mm | 930 | ||
| Диапазон на завъртане на рамата на дясно | 90° 30° | |||
| Скорост на рязане | m/min | 32/65 | ||
| Размери на отрезната лента | mm | 2450x27x0,9 | ||
| Мощност на двигателя на: | ||||
| главното движение | kW | 0.8/1.1 | ||
| охлаждаща система | kW | 0,09 | ||
| Габаритни размери: | ||||
| дължина | mm | 1570 | ||
| ширина | mm | 770 | ||
| височина | mm | 1745 | ||
| Нето тегло | kg | 230 | ||
Описание:

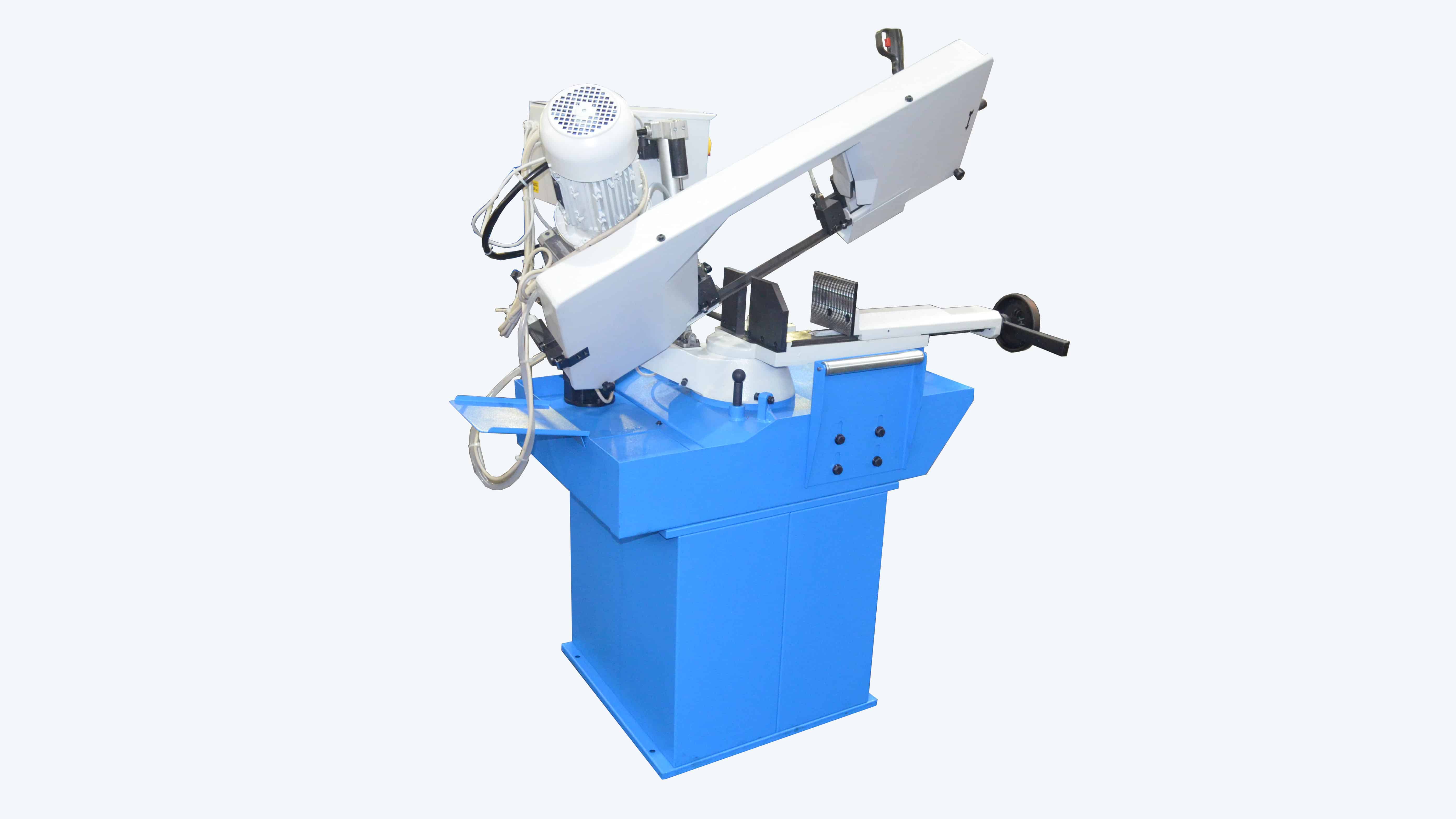

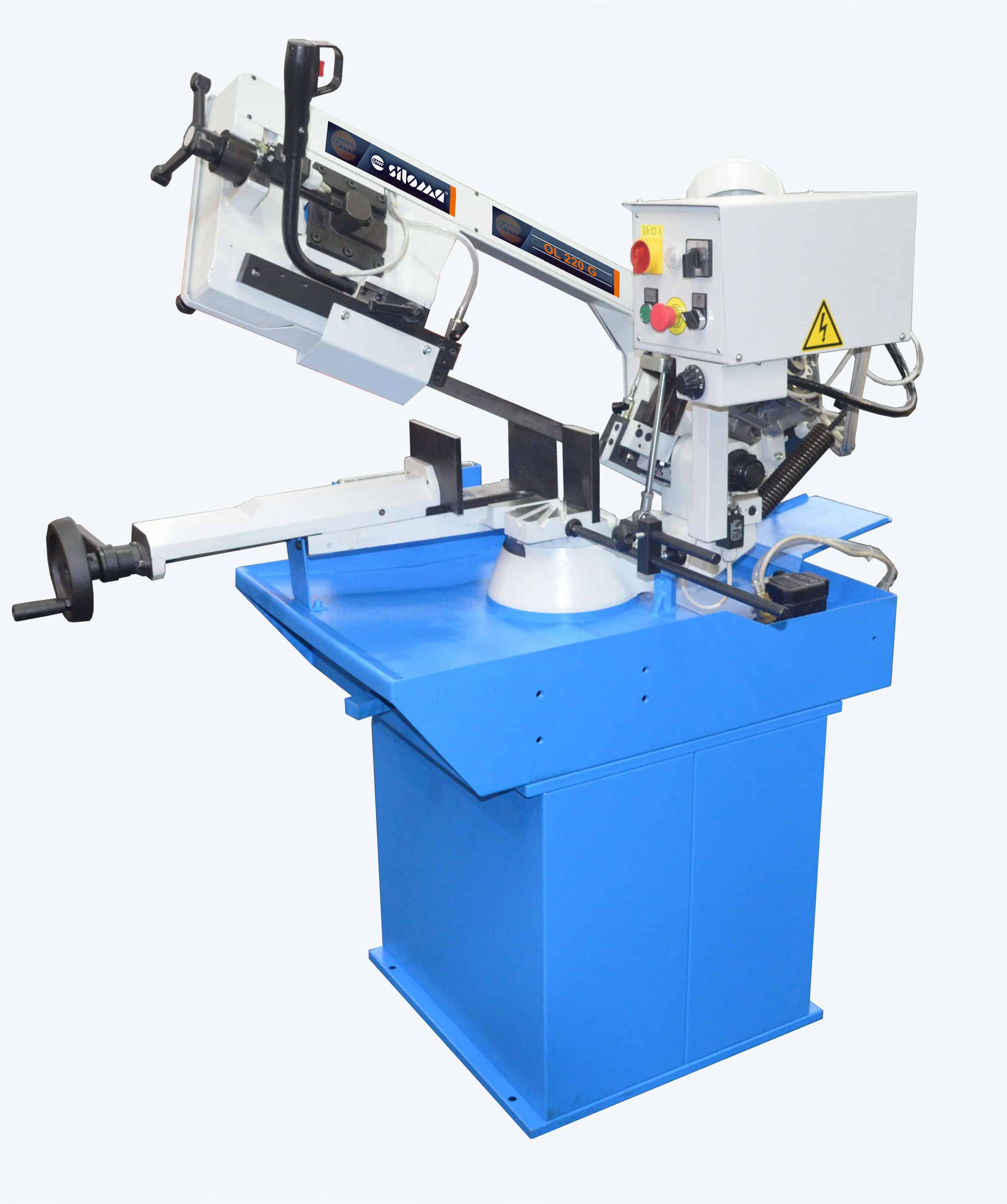

OL 220 G – ръчна, конзолна лентоотрезна машина за универсално приложение.
Конструкцията на машината OL 220 G позволява бърза и лека настройка на отрезната рама за рязане под ъгъл в диапазона до 30⁰ на дясно. Инкремент на настройка на ъгъла по скала 1°. Точката на завъртане на рамата се намира точно в точката на пресичане на отрезната лента с равнината на неподвижните челюсти и поради това не се променя дължината на отрязаната заготовка при рязането под ъгъл.
Рязането се извършва автоматично без намесата на оператор. Рамата се спуска по гравитационен път, а скоростта на подаване се регулира от хидравличен цилиндър и дросел.
Подаване на рамата при рязане – хидравлично
Вдигане на рамата след отрязване – ръчно
Стягане на материала – ръчно
Опъване на отрезната лента – ръчно
Настройка на ъгъла на отрязване – ръчно
Просто обслужване, минимална изискуема площ
Лесна поддръжка и дълъг живот
Отлично съотношение цена – производителност – качество
